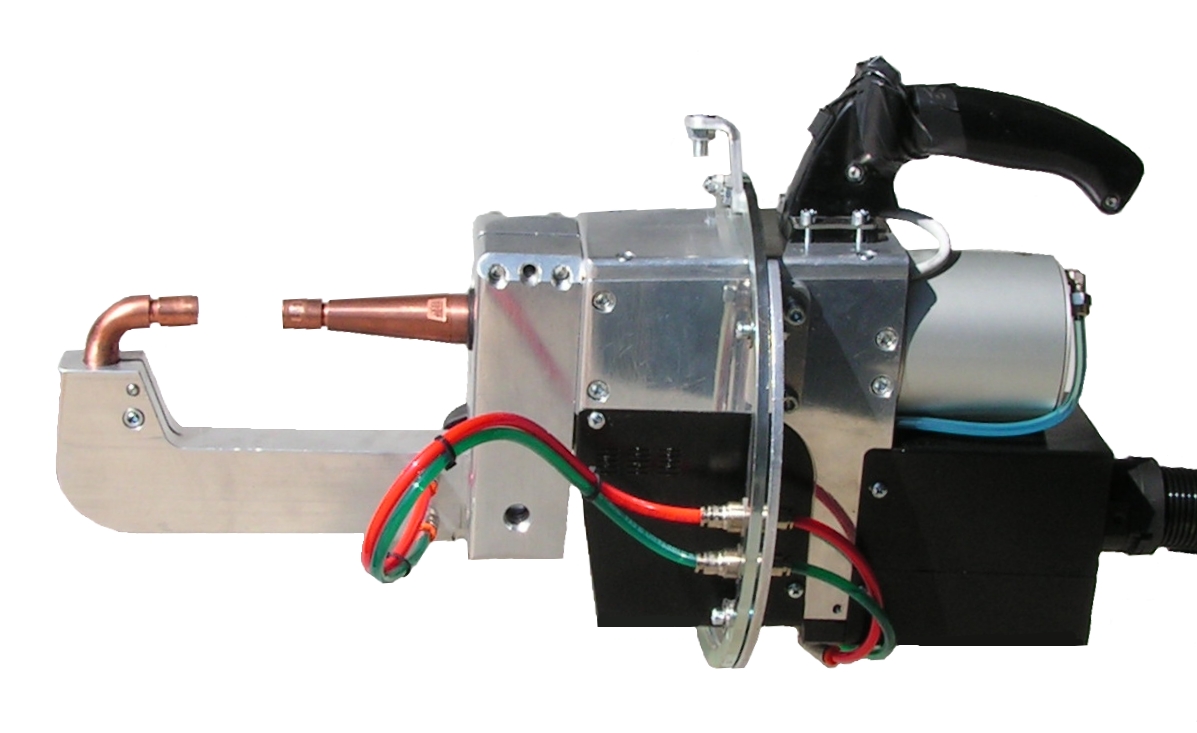

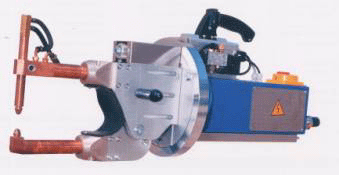

Pinces de soudure manuelles à transformateurs incorporé
Caractéristiques |
Unité |
PN 4 |
PN 8 |
PN 12 |
PN 18 |
PN 25 |
PN 36 |
PN 42 |
Puissance nominale 50% |
kVA |
4 |
8 |
12 |
18 |
25 |
36 |
42 |
Courant secondaire en court circuit |
kA |
6.5 |
9.5 |
11.6 |
14 |
16.5 |
18 |
22 |
Courant secondaire de soudure maximum |
kA |
5.2 |
7.6 |
9.2 |
11.2 |
13.2 |
14.4 |
17.6 |
Effort aux électrodes bras court à 6 bars |
daN |
140 |
220 |
220 |
220 |
220 |
580 |
580 |
Courant secondaire permanent |
kA |
0.97 |
1.7 |
2.1 |
3 |
3.7 |
3.8 |
6.4 |
Tension secondaire |
V |
2.9 |
3.2 |
3.9 |
4.7 |
5.7 |
6.7 |
4.6 |
Tension d’alimentation monophasée |
V |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
Fréquence nominale |
Hz |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
Dimension des fusibles retardés |
A |
16 |
16 |
25 |
32 |
45 |
63 |
63 |
Consommation en air (1000 pts à 6 bars) |
Nm3 |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
0.75 |
0.75 |
Consommation d’eau de refroidissement |
l/min |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
Pression d’air |
bar |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
Écartement des bras (version S) |
mm |
108.5 |
135/210 |
135/210 |
135/210 |
135/210 |
140 |
140 |
Profondeur utile (suivant bras) |
mm |
170 à 445 |
200 à 800 |
200 à 800 |
200 à 800 |
200 à 800 |
200 à 800 |
200 à 800 |
Diamètre des bras |
mm |
22 |
30 |
30 |
30 |
30 |
40 |
40 |
Diamètre des portes électrodes |
mm |
16 |
19 |
19 |
19 |
19 |
25 |
25 |
Diamètre des électrodes |
mm |
12 |
12 |
12 |
12 |
12 |
18 |
18 |
Ouverture pince (avec bras court) |
mm |
6-55 |
6-50 |
6-50 |
6-50 |
6-50 |
6-50 |
6-50 |
Poids sans brasr |
kg |
18 |
48 |
50 |
53 |
55 |
75 |
85 |
Caractéristiques |
Unité |
PN 8 C |
PN 12 C |
PN 18 C |
PN 25 C |
PN 28 C |
Puissance nominale 50% |
kVA |
8 |
12 |
18 |
25 |
28 |
Courant secondaire en court circuit |
kA |
9.5 |
10 |
12.5 |
17 |
20 |
Courant secondaire de soudure maximum |
kA |
7.6 |
8 |
10 |
13.6 |
16 |
Effort aux électrodes bras court à 6 bars |
daN |
300 |
300 |
300 |
300 |
300 |
Courant secondaire permanent |
kA |
1.7 |
2.5 |
3 |
3.7 |
5.6 |
Tension secondaire |
V |
3.2 |
3.4 |
4.2 |
3.7 |
3.5 |
Tension d’alimentation monophasée |
V |
400 |
400 |
400 |
400 |
400 |
Fréquence nominale |
Hz |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
Dimension des fusibles retardés |
A |
16 |
25 |
32 |
45 |
5 |
Consommation en air (1000 pts à 6 bars) |
Nm3 |
0.7 |
0.7 |
0.7 |
0.7 |
0.7 |
Consommation d’eau de refroidissement |
l/min |
4 |
4 |
4 |
4 |
4 |
Pression d’air |
bar |
6 |
6 |
6 |
6 |
6 |
Profondeur utile (suivant bras) |
mm |
111 |
111 |
111 |
111 |
111 |
Diamètre des bras |
mm |
40 |
40 |
40 |
40 |
40 |
Diamètre des électrodes |
mm |
12 |
12 |
12 |
12 |
12 |
Ouverture pince |
mm |
50 |
50 |
50 |
50 |
50 |
Poids sans bras |
kg |
53 |
55 |
58 |
60 |
63 |
